액체 자석 트랩 또는 자기 액체 필터는 액체 또는 반 액체 흐름 시스템 용으로 설계되어 점도 수준이 다른 액체로부터 철 오염을 제거합니다. 그들은 작은 오염 물질을 제거하여 제품 순도를 보존하고 액체 라인 및 가공 장비에 대한 자기 보호를 제공합니다.
많은 다른 스타일은 다른 재료에 사용할 수 있습니다.
최대 자기 강도는 N 스타일의 경우 14,000GS 와 E 스타일의 경우 10,000GS 에 도달 할 수 있습니다.
표준 작동 온도 ≤ 80 ℃, 최대 작동 온도는 필요한 경우 자기 막대와 동일한 80 ℃에서 350 ℃까지 선택할 수 있습니다.
연결은 페룰, 볼트 플레이트, 플랜지 또는 고르지 않은 헤드를 통해 이루어질 수 있다.
스테인레스 스틸 304 또는 316L 은 쉘 재질에 사용할 수 있습니다.
특성 설계 자기 구성은 액체 흐름을 방해하지 않고 최대 자기 효과를 보장합니다.
압력 설계 또는 기타 특수 요구 사항은 맞춤 제작 될 수 있습니다.
자기 필터 또는 자기 분리기라고도하는 자기 트랩은 액체, 가스와 같은 다양한 물질로부터 철 (철 기반) 및 상자성 입자를 포착하고 제거하는 데 사용되는 장치입니다. 또는 대량 재료. 이 자기 트랩은 자기 입자를 끌어 들이고 유지하기 위해 자기 원리를 기반으로 작동하여 깨끗한 물질이 자기 불순물없이 통과 할 수 있도록합니다.
자기 트랩의 기본 작동 원리는 다음 단계를 포함합니다.
자기장 생성: 자기 트랩은 그 부근에 자기장을 생성하는 강한 영구 자석 또는 전자석을 포함한다. 자기장 라인은 자석으로부터 연장되어 자기 영향의 영역을 생성한다.
입자 매력: 철 또는 상자성 입자를 포함하는 물질이 자기 트랩을 통과할 때, 이러한 자기 입자는 강한 자기장 선을 향해 당겨진다. 자기력은 입자에 작용하는 중력 또는 유동력을 극복하여 포획되어 트랩 표면에 고정되도록합니다.
입자 유지: 포획 된 자기 입자는 자기 트랩의 표면에 부착되어 물질이 계속 흐를 때에도 제자리에 머물러 있습니다. 포획된 입자는 다른 자기 불순물이 통과하는 것을 방지하는 장벽을 생성한다.
깨끗한 물질 통로: 깨끗한 물질이 자기 트랩을 통해 흐르면 비 자성 물질은 정상 경로를 계속하고 포획 된 자기 입자는 트랩 표면에 고정 된 상태로 유지됩니다.
청소 및 유지 보수: 시간이 지남에 따라 자기 트랩은 갇힌 입자의 축적을 축적합니다. 주기적으로, 포획된 자기 불순물을 제거하기 위해 트랩이 세정되거나 퍼징될 필요가 있어, 그의 지속적인 유효성을 보장한다.
마그네틱 트랩은 식품 가공, 제약, 화학 제조, 광업 및 재활용과 같은 다양한 산업에서 응용 분야를 찾습니다. 여기서 자기 불순물을 제거하는 것은 제품 품질을 유지하고 장비 손상을 방지하는 데 필수적입니다. 안전 및 규정 준수를 보장합니다.
일반적으로 필터 바는 커버 플레이트에 고정됩니다. 필터 바 표면의 강자성 불순물을 청소할 때는 덮개 고정 볼트를 열고 덮개를 들어 자기 필터 바 표면의 철 불순물을 청소하면됩니다. 실제로 더 편리합니다.
자기 트랩 쉘의 재질은 스테인레스 스틸이며 희토류 영구 자석을 사용하는 내부 자기 필터 바입니다.
자기 자기 자기 함정의 자력은 희토류 영구 자석의 사용으로 인한 것이며, 3-5 년의 사용 후 자기 붕괴가있을 것입니다. 사용 요구 사항을 충족시키지 못하는 등 자기 필터 막대를 교체하십시오.
자기 트랩의 자기 필터 바는 25 mm의 직경 및 14,000 가우스의 최대 자기 강도를 갖는다.

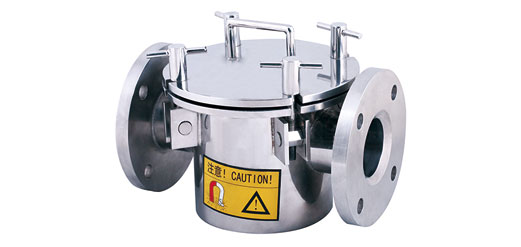

자기 강도: 최고 12000GS(1.2T) 까지

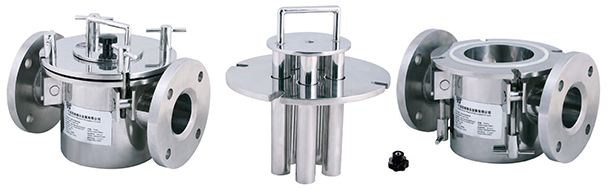

자기 강도: 가장 높은 8000GS(0.8T)

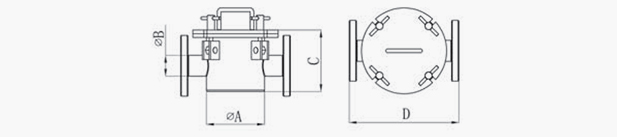

모델 번호 | 차원 (mm) | 바 | 무게 (Kg) | |||
ΦA | ΦB | C | D | |||
SWFL150/25 | 159 | 32 | 167 | 300 | 5 | 12 |
SWFL150/32 | 159 | 38 | 167 | 300 | 5 | 17 |
SWFL150/40 | 159 | 45 | 167 | 300 | 5 | 18 |
SWFL150/50 | 159 | 57 | 167 | 300 | 5 | 21 |
SWFL150/65 | 159 | 76 | 167 | 300 | 5 | 23 |
SWFL200/50 | 200 | 57 | 206 | 350 | 7 | 27 |
SWFL200/65 | 200 | 76 | 206 | 350 | 7 | 29 |
SWFL200/80 | 200 | 89 | 206 | 350 | 7 | 30 |
SWFL200/100 | 200 | 108 | 228 | 350 | 7 | 33 |
SWFL250/80 | 250 | 89 | 250 | 400 | 9 | 40 |
SWFL250/100 | 250 | 108 | 250 | 400 | 9 | 42 |
SWFL250/125 | 250 | 138 | 250 | 400 | 9 | 44 |
SWFL250/150 | 250 | 159 | 300 | 400 | 9 | 50 |
SWFL300/125 | 300 | 138 | 300 | 450 | 9 | 58 |
SWFL300/150 | 300 | 159 | 300 | 450 | 9 | 62 |
SWFL300/200 | 300 | 219 | 346 | 500 | 9 | 72 |

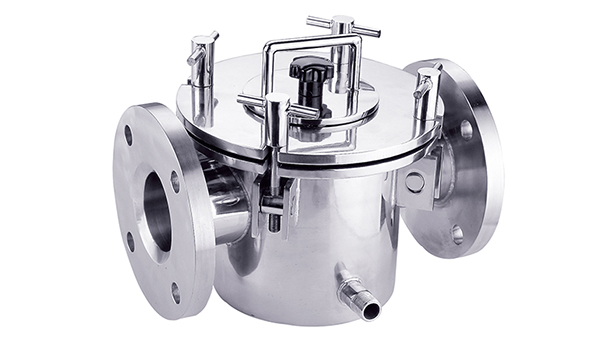

절연 스타일 액체 트랩 또는 필터에는 뜨거운 물이나 오일로 채워진 재킷이있어 트랩을 통과 할 때 액체를 충분히 따뜻하게 유지합니다. 철 오염을 제거하기 위해 초콜릿, 시럽, 잼 및 소스에 이상적인 선택입니다.
모델 번호 | 차원 (mm) | 바 | 무게 (Kg) | ||||
ΦA | ΦE | ΦB | C | D | |||
SWFL125/25 | 125 | 168 | 32 | 185 | 300 | 5 | 21 |
SWFL125/32 | 125 | 168 | 38 | 185 | 300 | 5 | 22 |
SWFL125/40 | 125 | 168 | 45 | 185 | 300 | 5 | 23 |
SWFL125/50 | 125 | 168 | 57 | 185 | 300 | 5 | 24 |
SWFL125/65 | 125 | 168 | 76 | 185 | 300 | 5 | 25 |
SWFL160/50 | 160 | 219 | 57 | 220 | 360 | 7 | 32.5 |
SWFL160/65 | 160 | 219 | 76 | 220 | 360 | 7 | 34 |
SWFL160/80 | 160 | 219 | 89 | 220 | 360 | 7 | 36 |
SWFL160/100 | 160 | 219 | 108 | 220 | 360 | 7 | 37.5 |
자기 강도: 최고 12,000GS(1.2T) 까지
옵션: ○ 일반 유형 ○식품 등급 용접. (PS: 필요한 유형을 선택할 수 있습니다.)

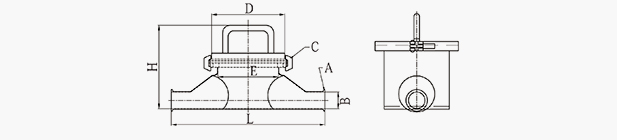

모델 번호 | 차원 (mm) | 바 | ||||||
A | B | C | D | E | F | G | ||
SW-OS15-25 | 1.5S | 35.7 | 4.5S | 130 | 114.3 | 330 | 180 | 5 |
SW-OS20-25 | 2S | 47.8 | 4.5S | 130 | 114.3 | 330 | 180 | 5 |
SW-OS25-25 | 2.5S | 59.5 | 5.5S | 155 | 139.8 | 420 | 205 | 7 |
SW-OS30-25 | 3S | 72.3 | 5.5S | 155 | 139.8 | 420 | 205 | 7 |
SW-OS35-25 | 3.5S | 85.1 | 5.5S | 155 | 139.8 | 420 | 205 | 7 |
